Paletové regály patří k nejrozšířenějším řešením pro ukládání zboží ve skladech a distribučních centrech. Jejich význam však zdaleka nespočívá jen v tom, že umožňují využít prostor do výšky. Správně navržený regálový systém je základem pro dosažení efektivního skladování.
S rostoucími nároky na efektivitu skladování firmy stále více řeší nejen samotný typ regálu, ale také jeho nosnost, uspořádání, výšku, způsob obsluhy nebo návaznost na manipulační techniku a automatizaci. Volba vhodného řešení přitom musí vycházet z charakteru skladovaného zboží, používaných palet i konkrétních provozních podmínek.
Okamžitý přístup k paletě

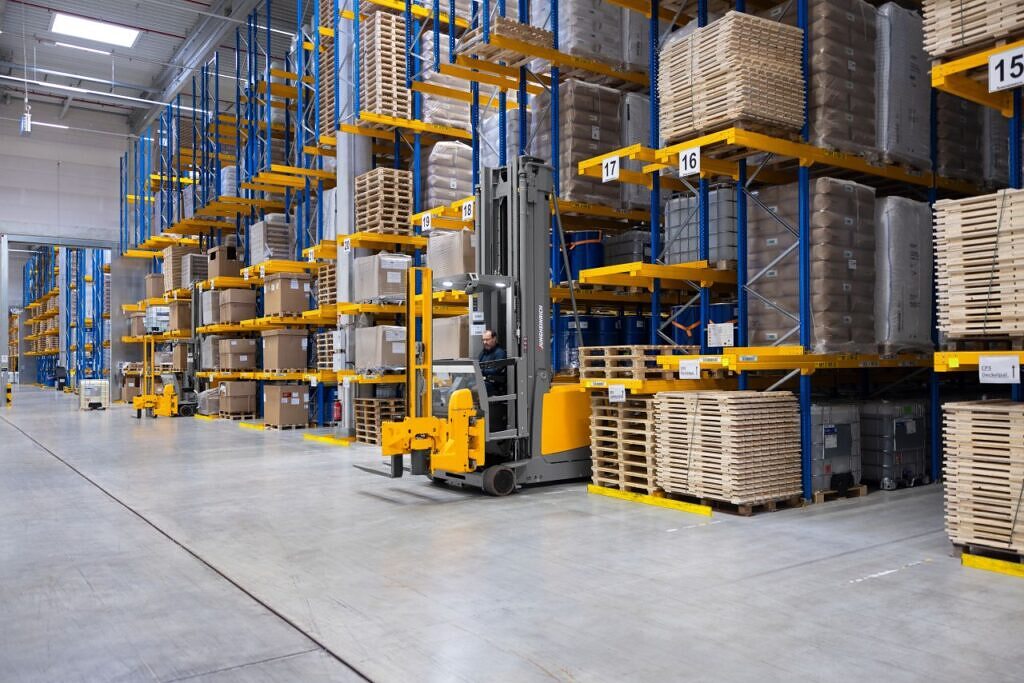

„Výhodou paletových regálů je, že umožňují přístup k jakékoliv paletě, což zrychluje zakládání i vyskladňování palet. Pro nejefektivnější využití skladu je potřeba regály projektovat pokud možno v co nejdelších řadách, aby bylo málo přejezdů mezi jednotlivými uličkami. Obvykle se regály projektují kolmo na nakládací rampy tak, že z jedné strany skladu probíhá příjem zboží a z druhé strany jeho expedice,“ tvrdí Michal Baier ze společnosti PROMAN a dodává, že uspořádání regálů jde ruku v ruce s manipulační technikou, která bude regály obsluhovat. Pro menší sklady se používají čelní vysokozdvižné vozíky, které mají výhodu širokého využití i mimo sklad. Nevýhodou těchto vozíků je však poměrně velká pracovní ulička mezi regály (cca 3,5 m), která snižuje celkovou kapacitu a využitelnost skladu. Pro větší sklady se používá vozík typu retrak, kterému stačí uličky široké 2800-3300 mm. Pro největší sklady odborníci doporučují systémové vozíky, jež dokážou pracovat v uličkách do 2000 mm. Tento způsob manipulace zajistí maximální využití skladu.
Společnost PROMAN dodala paletové regály například do distribučního centra společnosti Tchibo v Chebu, které slouží pro ukládaní paletového a kusového zboží. Obsluha regálů je v úzkých uličkách řešena pomocí systémových vozíků a vychystávacích vozíků.
Nabízejí se různé kombinace

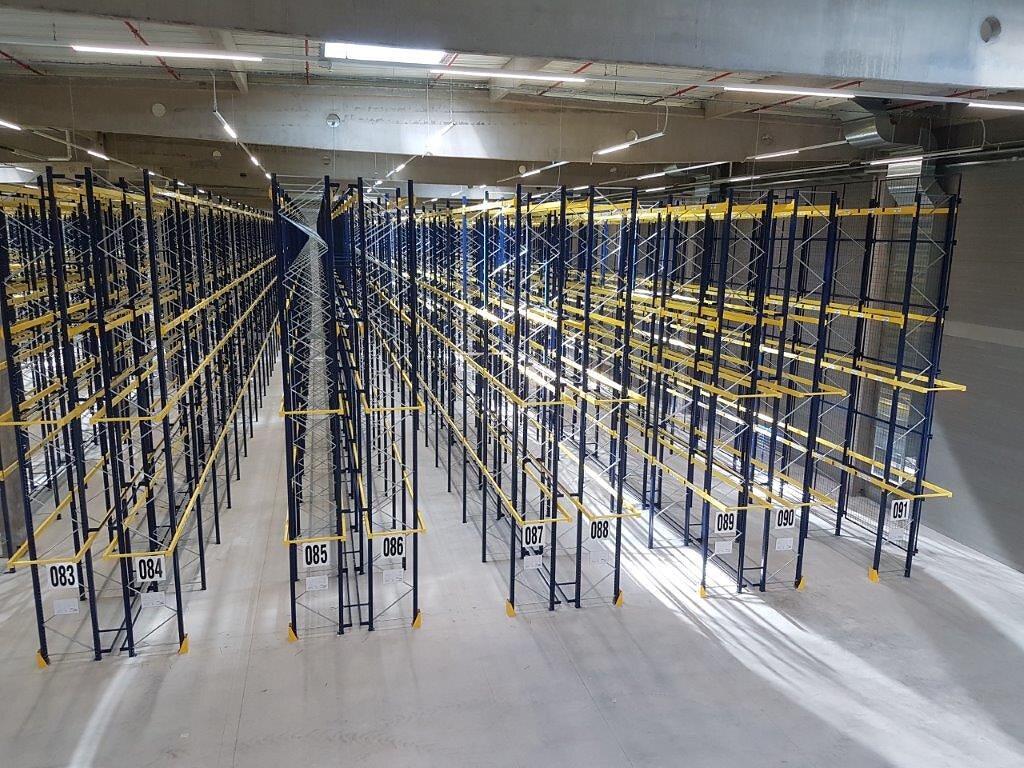

Jaké komponenty základní paletové regály tvoří a co musí splňovat podlaha? Paletové regály se skládají z těchto základních komponentů: rámy tvoří dvě stojiny s výpletem, dvě patky a nosníky palet. Dále je možné regály vybavit různými doplňky jako jsou dorazy palet, podlážky buněk (dřevotřískové desky nebo častěji používané ocelové či drátěné rošty, speciální příčníky pod gitterboxy nebo speciální palety), ocelovým zasítěním včetně uzamykatelných branek a ochrany regálů.
„Paletové regály se kotví do betonové podlahy pomocí ocelových průvlakových kotev. Podlaha musí odolat bodovému zatížení od patky rámu (obvykle betony třídy min. C20/25 o tloušťce 150–200 mm podle výšky a zatížení regálu),“ vysvětluje Michal Baier „Paletové regály se používají jako základní stavební prvek mimo jiné pro spádové regály, regály na kabely s možností odvíjení kabelů přímo z regálů, patrové sklady takzvané regálové galerie nebo drive-in regály (hustotní skladování).“
Kontroly a inspekce
Jak často by se měly paletové regály kontrolovat a revidovat? Michal Baier uvádí, že dle normy ČSN EN 15635 musí regálové systémy projít odbornou inspekcí v intervalu ne delším než 12 měsíců. Inspekce se zaměřuje na následující úkony:
– Posouzení celkového stavu regálů, na odhalení možného poškození komponentů regálů,
– kontrolu stability regálů,
– kontrolu obsahu veškerých komponentů regálů, především zabezpečovacích a bezpečnostních prvků,
– dotažení šroubových spojů regálů,
– úplnost a správnost bezpečnostního a technického značení regálů.
Inspekce rovněž zahrnuje:
– Vizuální prohlídku regálů,
– vylepení inspekční značky na regály,
– sepsání zápisu o provedené kontrole a seznámení kompetentní osoby s výsledným
stavem (vše přímo na místě),
– vyhotovení kontrolní zprávy (na základě sepsaného zápisu) a její doručení kompetentní osobě,
– vyhotovení případné nabídky na odstranění závad a poškození,
– vyhotovení chybějícího anebo nového značení regálů a zaslání kompetentní osobě k vylepení.
Základ efektivního skladu
Jakub Eger, Design specialist Racking and Inspections ve společnosti Jungheinrich (ČR), podotýká, že správně navržený regálový systém je základem efektivního skladu. Ovlivňuje nejen skladovací kapacitu, ale také rychlost naskladnění a vyskladnění, délku manipulačních tras, bezpečnost práce a možnosti dalšího rozvoje provozu. Optimální rozložení regálů umožňuje maximálně využít dostupný prostor při zachování plynulého pohybu manipulační techniky a přímého přístupu ke skladovanému zboží.
„V Jungheinrichu při návrhu regálových systémů klademe důraz na propojení regálů s používanou manipulační technikou a budoucími potřebami zákazníka. Jen tak lze dnes dosáhnout vysoké produktivity a zároveň zachovat flexibilitu pro další růst skladu,“ je přesvědčen Jakub Eger a upozorňuje, že moderní paletové regály jsou velmi variabilní. Kromě klasického skladování europalet je lze doplnit o nosníky proti propadnutí, rošty, police nebo další příslušenství a využít je i pro skladování nestandardního zboží.
Paletové regály se nejčastěji kombinují s následujícími typy regálů:
- Regály pro velmi úzké uličky (VNA),
- spádovými a dynamickými systémy pro FIFO,
- policovými regály pro kusové zboží,
- automatizovanými sklady a AMR roboty,
- pojezdovými regálovými systémy pro maximální využití prostoru.
„Důležitá je především schopnost navrhnout celek tak, aby odpovídal konkrétním logistickým procesům zákazníka. Právě individuální řešení jsou jednou z oblastí, ve kterých má Jungheinrich dlouholeté zkušenosti, zdůrazňuje Jakub Eger a dodává, že bezpečnost regálových systémů by měla být průběžně sledována pracovníky skladu a pravidelně kontrolována vyškolenou kompetentní osobou. Součástí kontrol je zejména stav nosných konstrukcí, sloupů, nosníků, kotev, zajišťovacích prvků, ochranných prvků a případných deformací vzniklých při provozu.
Důležité je také ověřovat, zda nebyla překročena nosnost regálů a zda regálový systém odpovídá aktuálnímu způsobu používání skladu. Pravidelná údržba, servis a odborné inspekce významně přispívají k bezpečnému a dlouhodobému provozu. Jungheinrich proto nabízí podporu i prostřednictvím certifikovaných inspektorů regálových systémů.
Bezpečnost nesmí být jen doplněk
Jaké bezpečnostní prvky by neměly v regálovém systému chybět? Základem jsou ochranné prvky chránící regály před poškozením manipulační technikou, zejména ochrany sloupů, rohové zábrany a kvalitní kotvení regálů k podlaze. Neméně důležité jsou zajišťovací prvky nosníků, označení nosností a pravidelné kontroly technického stavu.
Jakub Eger je přesvědčen, že moderní sklad by měl být navržen tak, aby bezpečnost nebyla doplňkem, ale součástí celého konceptu. Kvalitní regálové systémy Jungheinrich proto kombinují robustní konstrukci, vysokou úroveň zabezpečení a odborné poradenství při návrhu i následném provozu.
Ve spolupráci s uvedenými firmami připravil Václav Podstawka.
