Náklady na logistické plochy i důraz na efektivitu stoupají. Instalace galerií a víceúrovňových plošin ve skladech se staly trendem, jak zvýšit kapacitu a flexibilitu. Hlavní benefit? Nemusíte rozšiřovat halu.
Mnohé sklady mají nevyužitý objem v hloubce nebo ve výšce haly. Instalací montované plošiny se tento prostor efektivně využije a získá další úroveň pro skladování, vychystávací plochu či jiné logistické úkony. Plošinou dostanete další mezipatro bez zásahu do obvodových staveb nebo rozšiřování půdorysu, čímž šetříte čas i náklady.
„Pokud je třeba zvětšit plochu skladu, pak montované plošiny představují prakticky ideální řešení, jak jednoduše a bez stavebních úprav navýšit jeho kapacitu,“ zdůvodňuje Jaroslav Leun, vedoucí oddělení pro intralogistická řešení z firmy STILL ČR, a podotýká, že samonosné konstrukce navíc obvykle dovolují provoz pod nimi i nad nimi, což je zásadní výhoda v prostředí, kde cena za metr roste a přístavba či novostavba je velmi nákladná.
Jak plošiny fungují?

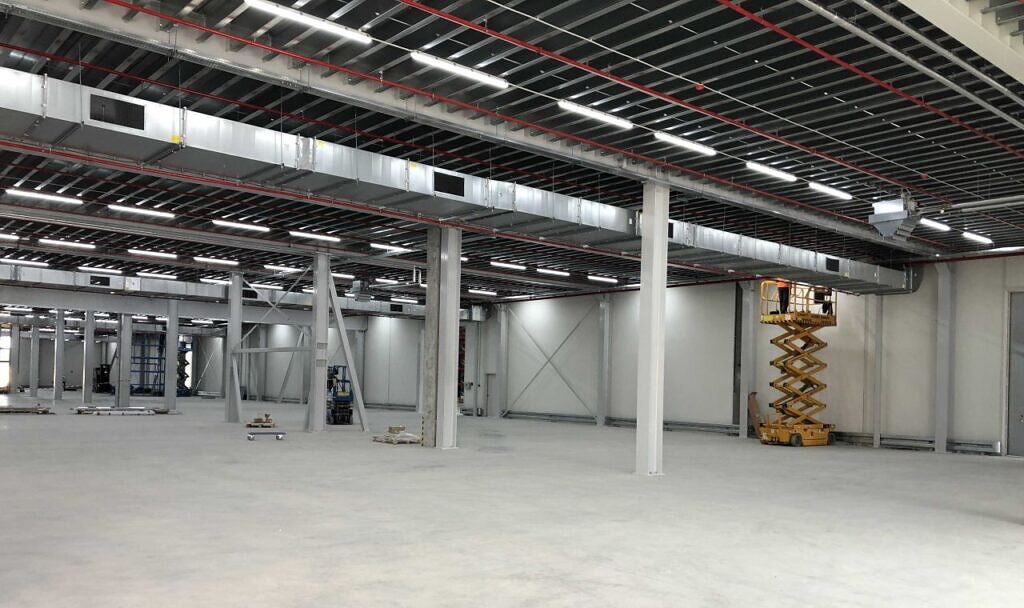

Plošina představuje samonosnou ocelovou šroubovanou konstrukci nesenou sloupy či nosníky, kterou lze umístit uvnitř haly. Plošiny jsou koncipovány podle typu zatížení, přístupu světla, protiskluzovosti a dalších kritérií. Podlahové řešení se dá také přizpůsobit. Může být z roštů, dřevotřískových desek nebo plechových panelů. Základní zatížení plošin se pohybuje od 250 kg/m2 do 2 000 kg/m2. Vždy však záleží na jejím využití a dodržení bezpečnostních podmínek.
Podstatným faktorem je také vzdálenost sloupů (tzn. rastr), které nesou konstrukci. Čím větší je prostor mezi sloupy, tím flexibilnější je využití plochy. Obvykle se však doporučuje 4–6 metrů. Při návrhu je nutné rovněž zohlednit bezpečnost, jako jsou schodiště, zábradlí, manipulační spojení mezi patry či bezpečnostní branky proti pádu.
„Důležité jsou také pravidelné kontroly, bez nichž se neobejde žádný zaměstnavatel, pro zajištění bezpečnosti a efektivity vašeho skladu. Pravidelné kontroly vám zaručí, že vaše regály budou v optimálním stavu a díky tomu bude provoz ve vašem skladu plynulý a riziko poškození zboží minimální. A ještě důležitější je fakt, že kontroly pomáhají předcházet nehodám a ztrátám, a zařizují tedy bezpečné pracovní prostředí pro vaše zaměstnance a váš majetek,“ popisuje Jaroslav Leun.
Kancelář přímo ve skladu
Jednou z výhod plošin je zvýšení skladovací kapacity. Přidáním další úrovně se plocha až zdvojnásobí, aniž by se zvětšil půdorys haly. Zároveň se uvolní podlaha pro manipulaci a dopravní cesty. Galerie jsou poměrně flexibilní, lze je přizpůsobit požadavkům provozu, typům zboží, výšce haly i změnám v budoucnu. Navíc je možné plošinu využít i pro vychystávání, montážní či balicí linky nebo jako kancelářské zázemí nad výrobní halou.
Jaroslav Leun upozorňuje, že při plánování galerie či plošiny je potřeba prověřit výšku haly a možnosti manipulace ve výšce. Dále je nutné ujistit se, že podlaha udrží zatížení konstrukce a únosnost stávajících sloupů. Je také nezbytné promyslet dopravu a manipulaci mezi patry. Tedy zda bude využito schodiště, výtah, dopravník či jiný systém. Rovněž je důležité zajistit, aby konstrukce odpovídala požadavkům bezpečnosti práce a požární ochraně. Počítat musíte i se zmíněnými pravidelnými kontrolami. Se vším vám umí pomoci profesionální dodavatel.
„Aby vaše zařízení splňovala všechny legislativní požadavky vyplývající z nařízení vlády 378/2001 Sb., je třeba je pravidelně kontrolovat minimálně 1x ročně. Kontrola je provedena dle platných norem ČSN EN 15635, ČSN 26 9030 a ČSN EN 15620,“ dodává Jaroslav Leun z firmy STILL ČR.
Ideální pro drobnější zboží
Jakub Eger, Design specialist Automation and Warehouse equipment ve společnosti Jungheinrich (ČR), uvádí, že skladové galerie a plošiny představují efektivní způsob, jak zvýšit kapacitu skladu bez nutnosti stavebního rozšíření objektu. Umožňují plně využít výšku haly a tím násobně zvětšit využitelnou skladovou plochu. Typicky se využívají tam, kde je potřeba rozšířit prostory pro skladování nebo vychystávání zboží v rámci stávajícího skladu.

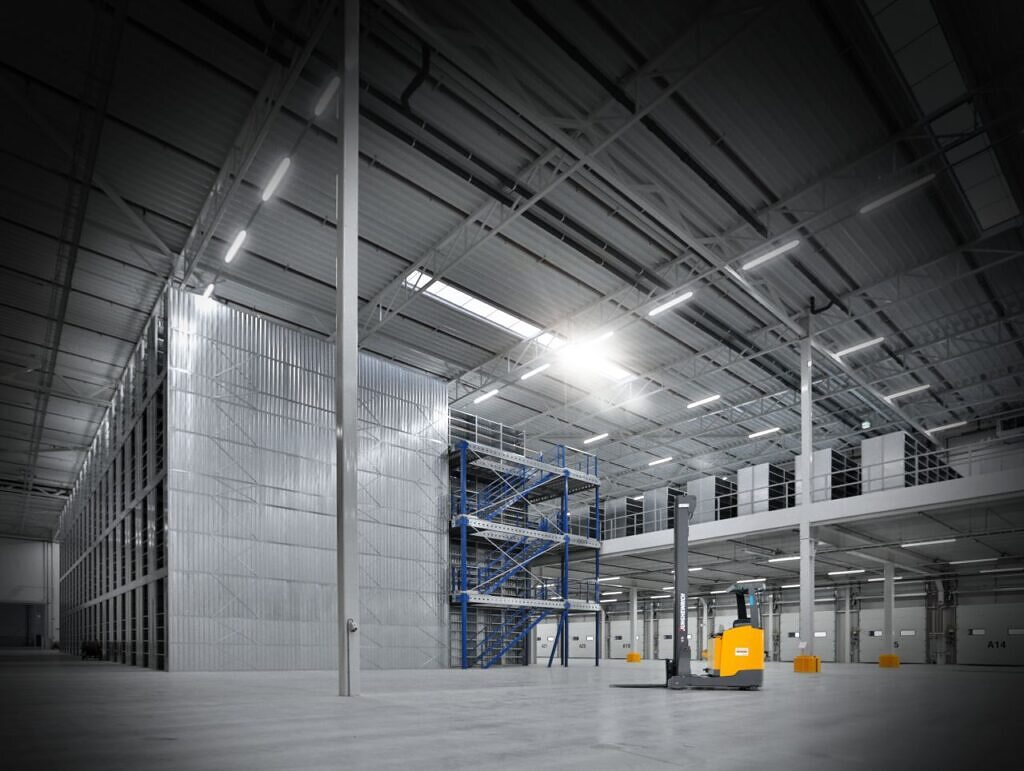

„Tento typ řešení je ideální především pro provozy, které pracují s drobnějším zbožím. Díky možnosti pohybu manipulantů ve více úrovních se výrazně zvyšuje efektivita práce i přehlednost skladovaných položek. Z hlediska investic jde o ekonomicky výhodné řešení, které umožňuje rozšířit kapacitu bez nákladných stavebních úprav,“ vysvětluje Jakub Eger a dodává, že galerie a plošiny Jungheinrich jsou modulární konstrukce, které lze přizpůsobit konkrétním potřebám zákazníka. Obvykle se jedná o ocelové samonosné systémy, které mohou být jedno, nebo vícepodlažní. Součástí mohou být schodiště, výtahy, bezpečnostní branky nebo dopravní technika pro přesun zboží mezi patry.
Ve většině případů se tyto systémy kombinují s policovými regály, které slouží pro uložení drobného zboží a dílů. Takové propojení umožňuje efektivní vychystávání zboží v několika úrovních a zajišťuje optimální tok materiálu ve skladu.
„Galerie lze navíc snadno integrovat s ostatními skladovými technologiemi Jungheinrich – například s automatizovanými dopravníky, zakladači či manipulační technikou. Tím vzniká komplexní a bezpečné skladové řešení odpovídající nejvyšším požadavkům na efektivitu a ergonomii,“ doplňuje Jakub Eger.
Dva příklady z praxe
Jako příklad můžeme uvést realizaci společnosti Jungheinrich (ČR) ve firmě MF PRODUCT vyrábějící originální obrazy, předlohy pro tisk autorských reprodukcí a originální rámy na obrazy, které následně vyváží do všech zemí západní Evropy:
- Prostor většiny skladu byl rozdělen na 2 patra
- Výška druhého patra: 3, 18 m
- Plocha galerie: 173,4 m2
- Nosnost podlahy: 400 kg/m2
Ve společnosti office line, která je dovozcem světově renomovaných značek z oblasti kancelářských a školních potřeb, včetně výtvarných materiálů, se jednalo o výšení kapacity pro nízkoobrátkové položky.
- Celkový počet polic: 1085
- Celková plocha galerie: 131 m2
- Celková výška regálové konstrukce: 5,0 m
- Nosnost podlahy: 500 kg/m2
Efektivní využití skladu
Michal Baier, obchodní zástupce společnosti PROMAN je přesvědčen, že ocelové plošiny a galerie představují dnes jedno z nejefektivnějších řešení, jak výrazně zvýšit užitnou kapacitu skladu bez nutnosti stavebního rozšiřování budovy. Jejich hlavní výhodou je možnost plnohodnotně využít celý výškový prostor objektu. V halách s běžnou výškou kolem 10 metrů lze vytvořit několik nadzemních úrovní a násobně tak zvětšit pracovní a skladovací plochu. Tento princip je zvláště atraktivní tam, kde je tlak na vysokou kapacitu, flexibilní uspořádání a rychlou dostupnost jednotlivých položek.
Na plošinách může probíhat široké spektrum činností – od skladování palet a objemného zboží, přes instalaci policových regálů určených pro ruční vychystávání, až po umístění balicích, třídicích či kompletacích pracovišť.
„V posledních letech přibývá také projektů, kde jsou na vyšší úrovně plošiny instalovány automatizované technologie, například dopravníkové systémy, shuttle řešení nebo třídicí linky. Tím se uvolňuje cenný prostor v přízemí, který může být využit například pro příjem, expedici nebo montážní činnosti,“ uvádí Michal Baier.
Nabízí se mnoho kombinací

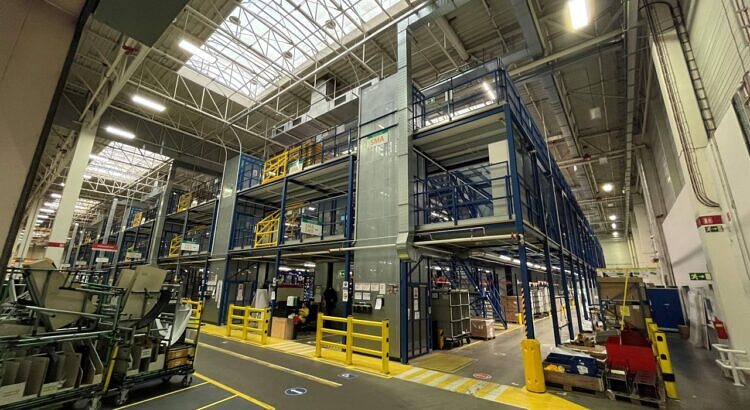

Galerie se velmi často přímo propojují s regálovými systémy. Na plošinách bývají instalovány buď policové regály pro drobný sortiment, nebo hlubší regálové moduly pro objemnější zboží. Konstrukčně je možné plošinu navrhnout tak, aby regály tvořily její součást – tedy aby sloupy regálů částečně nesly podlahu nad nimi. Druhou možností je samostatná ocelová konstrukce plošiny, na kterou se regály pouze instalují. Výběr závisí na požadavcích na nosnost, flexibilitu a budoucí změny layoutu. Plošinové konstrukce umožňují i různé kombinace, například propojení s paletovými regály v přízemí a policovými regály ve vyšších podlažích.
Michal Baier říká, že manipulace zboží na plošinách může probíhat několika způsoby. Nejčastějším řešením je doprava palet vysokozdvižným vozíkem k zakládací brance, přes kterou se materiál přesune na plošinu, kde jej následně skladník rozebírá a ukládá do regálů. Tento způsob je typický hlavně tam, kde je skladován široký sortiment s různou četností vychystávání. Případy, kdy se ve vyšších patrech pohybují i ruční elektrické paletové vozíky, nejsou výjimečné, vyžadují však podstatně vyšší nosnost plošiny – běžný ruční elektrický vozík může vážit 700–900 kg a s plnou paletou zatěžuje podlahu násobně víc než ruční manipulace. Standardní plošiny mají nosnost kolem 300–500 kg/m², ale u provozů s celopaletovým režimem se navrhují i konstrukce přes 1200 kg/m².
Součást moderní logistiky
Další variantou manipulace je využití dopravníkových technologií nebo materiálových výtahů. Ty mohou fungovat v poloautomatickém i plně automatickém režimu a výrazně snižují potřebu manuální práce i časové prodlevy mezi podlažími. Pro pohyb osob slouží převážně schodiště, protože materiálové výtahy nejsou určeny k přepravě lidí a osobní výtahy podléhají přísnějším normám. Bezpečnost zajišťuje kombinace zábradlí, protiskluzných povrchů, ochranných prvků u zakládacích branek a požárních opatření. U větších plošin je dnes standardem sprinklerové hašení a požární odolnost konstrukce minimálně 15 minut.
Díky své flexibilitě, možnosti rychlých úprav a vysoké kapacitě patří ocelové galerie a plošiny k nejdůležitějším prvkům moderní logistiky. Jejich význam dále roste s pokračující automatizací i tlakem na úsporu prostoru a rychlost manipulace.
S uvedenými firmami připravil Václav Podstawka.
Foto: autor, Jungheinrich a PROMAN
